Модуль бурового здания с раздвижными стенами
Выдвижение стен на 500 мм в каждую сторону

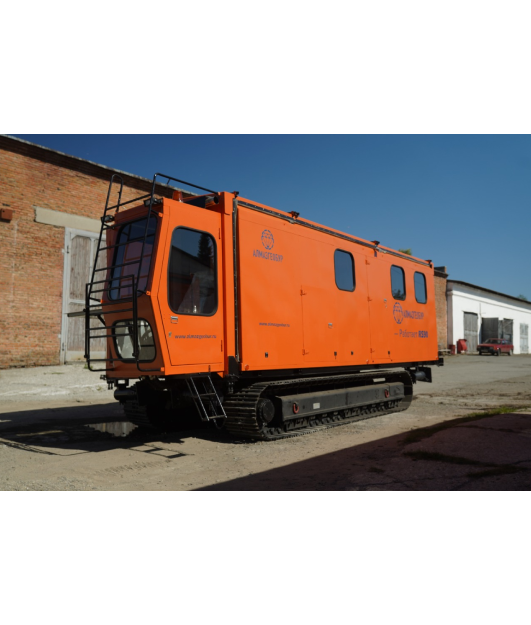

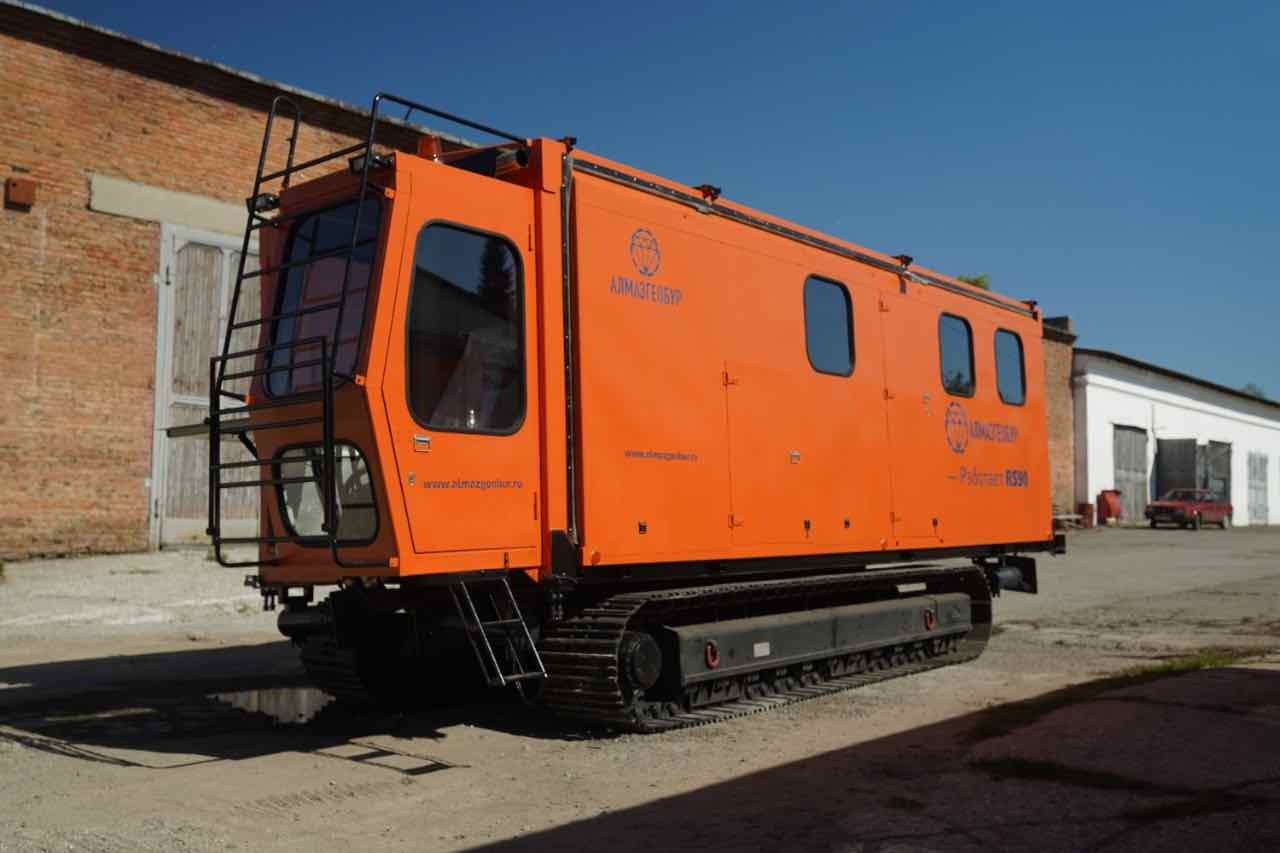

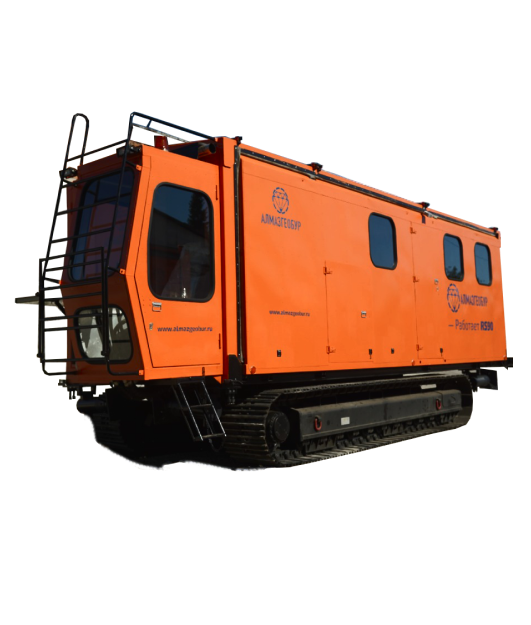

Модуль бурового здания на гусеничном шасси
Шасси экскаваторного типа позволяет перемещать модуль на месторождении не задействуя дополнительную технику
Зумпф и сани
Не останавливают работы на труднодоступных территориях.
Индивидуальный дизайн, который мы можем предоставить, повысит имидж вашей компании и сделает ваше буровое оборудование уникальным.
Характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | Здание электросварное, съемное | Основание, каркас и стены изготовлены из профильной трубы | Наружная обшивка - металл 1.2 мм | Внутренняя обшивка – OSB, оцинкованный металл, негорючий утеплитель | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ | Дверные проемы – 1 700 мм | Боковые 800 мм * 2000 мм | Задние 2100 мм * 2300 мм | 6 окон | Пол – доска 40 мм в два слоя, верхний слой по продольной оси здания, общая толщина 70 мм | Крышной проем для укладки мачты в транспортное положение | Каркас на крыше для монтажа брезентового тента при отрицательной температуре | Проем под буровой снаряд закрывается наборной доской по всей длине | Для обеспечения отвода выхлопных газов смонтирована выхлопная система | Отверстие для всасывающего шланга промывочного насоса с левой и правой стороны с транспортной заглушкой |
| ГАБАРИТЫ В ТРАНСПОРТНОМ ПОЛОЖЕНИИ | Длина: 7600 мм*9100 с кабиной | Ширина: 3600 мм | Высота: 2400 мм | |||||||
| ГАБАРИТЫ ХОДОВОЙ ЧАСТИ | ДШВ (мм): 5300х2900х870 | |||||||||
| ГАБАРИТЫ В РАБОЧЕМ ПОЛОЖЕНИИ (НА ГУСЕНИЧНОМ ШАССИ) | Длина: 7600 мм*13100 с кабиной и разложенным трапом | Ширина: 2900 мм | Высота: 2400 мм*4500 с ограждениями | |||||||
| МАССА БУРОВОГО МОДУЛЯ | 16,6 т |
| ОСВЕЩЕНИЕ | Внутреннее и наружное освещение от сети станка- 12 В | Монтажный кронштейн под прожектор освещения крон-блока | |||||||
|---|---|---|---|---|---|---|---|---|---|
| АВАРИЙНОЕ ОСВЕЩЕНИЕ | 3 светодиодных прожектора с рассеивающим светом над пультом управления, ДВС и основным входом | ||||||||
| РАБОЧЕЕ ОСВЕЩЕНИЕ | 5 светодиодных прожекторов с рассеивающим светомпо внутреннему периметру здания | 2 светодиодных прожектора для освещения мачты | |||||||
| УЛИЧНОЕ ОСВЕЩЕНИЕ | 4 прожектора, с каждой стороны здания | ||||||||
| ВНУТРИ ЗДАНИЯ РАЗМЕЩАЕТСЯ | Буровой агрегат ( RS-90, S-15, SC-14) | Буровой насос - поставляется с буровой установкой | Верстак | Щит электрический | Технологические проемы по левой стороне (для доступа к ДВС при сдвинутых стенах) | Аварийная дверь (по правой стороне бурового здания) | Основные двери | Трап для входа и заноса бурового инструмента в буровое здание | Щит электрический |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | Укрытие мачты (двойное исполнение) – 1 шт | Каркас для тента (оголовок на кронблок) – 1 шт | |||||||
| ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ | на шасси |
| УДОБНЫЕ В ЭКСПЛУАТАЦИИ | Герметичная линия отвода выхлопных газов | Окна расположены в нужных технологических зонах и соответствуют требованиям освещённости | Окна расположены в нужных технологических зонах и соответствуют требованиям освещённости | Внутреннее и наружнее освещение светодиодными приборами |
|---|
| МОБИЛЬНЫЕ | Шасси экскаваторного типа позволяет перемещать модуль на месторождении не задействуя дополнительную технику |
|---|
Галерея
